氣動控制閥噪聲之氣動噪聲

當氣體或蒸汽流經控制閥產生的噪聲，是。通過氣體流動產生的噪聲通常被稱為“氣動噪聲?！备鶕?jù)閥門的大小，流量和閥門兩端的壓力差，噪聲可以大到可以是非常刺激的人不得不在附近工作的人，甚至足夠響亮造成聽力損害那些在附近。我們將簡要地討論一下是什么原因?qū)е職鈩?dòng)噪聲和一些可以降低氣動噪聲的控制閥產生的東西。

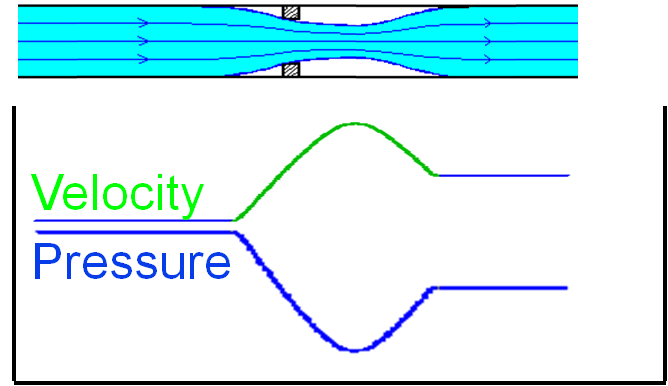

圖1。控制閥內的速度和壓力分布。

當氣體流過限制在一個控制閥，增加的速度和在縮流達到最大。由于能量守恒定律，當速度增加，壓力必須降低。當壓力降低，氣體膨脹。

任何特定的體積的氣體，它通過縮將迅速擴大，然后經過縮和壓力增加它再壓縮。這種快速的壓縮和膨脹會導致嚴重的湍流所產生的噪音。聲音的強度的峰值速度密切相關。在亞音速的速度，在一個自由射流的聲強是射流的速度成比例提高第八。在超音速?zèng)_擊波的產生原因的關系的速度和聲音的強度之間的更大。稍后我們將看到一個降低氣動噪聲的方法是盡量減少閥門的速度。

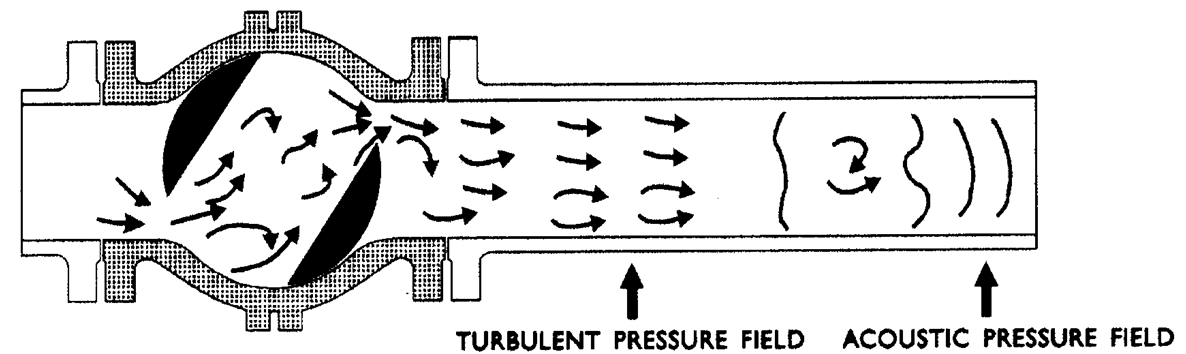

圖2。在控制閥的氣動噪聲的產生。

圖2總結了在控制閥的氣動噪聲的產生。在縮流的突然膨脹和壓縮產生劇烈的動蕩。如果壓力足夠高，的縮流超音速流下游產生沖擊波，這些導致非常嚴重的動蕩。湍流產生的聲波傳播下管，與一些的聲音在我們聽到它的管壁。
