一個新的概念，在控制閥尺寸
發布時間：2013-10-19 15:09 已被瀏覽 次
大多數工程師和控制閥的用戶所熟悉的流程圖，包括各廠商的OCV發表了作為一個適當大小的閥門。這些都是簡單的，直線圖，圖的壓降與流量對于一個給定尺寸的閥門全開。坦率地說，這些圖表的有效性是因?yàn)閮蓚€(gè)因素而有限公司：
1。流程圖告訴你幾乎不了解調節閥的性能（壓力降低，流量控制，等）。這些閥門，很少，如果有，達到全開位置在傳統的流程圖描述。
2。流程圖是不完全準確的許多開關閥（例如，檢查，螺線管）操作線壓差。這種閥門通常包含一個內部的彈簧以一定量的差分壓縮前閥可以達到全開位置。在這些情況下，傳統的流程圖是不準確的在規模的低流量端。
1984，與減壓閥漿紗指南刊物，OCV控制閥開始計劃給用戶一個更好更準確的施膠閥的方法。該計劃的最終目標是提供一個簡單的，簡潔的工具，將適用于所有閥尺寸。頂點是性能圖表在下面幾頁了。
1995，開路電壓釋放計算機valvemaster選擇和大小的程序。程序邏輯引導您通過上漿，液壓控制閥的閥的功能和材料的選擇過程中的應用。你的閥門規格可以打印和/或轉移到一個項目文件。該計劃使控制閥的選擇變量，可以減少所需的尺寸要準確的時間和選擇閥。請參閱本目錄訂購信息的最后一頁。

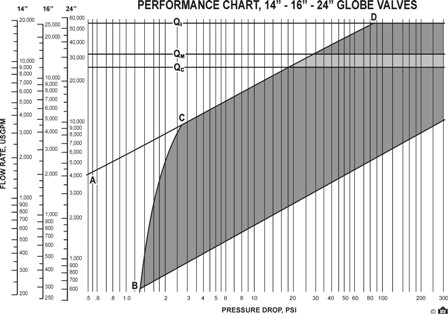

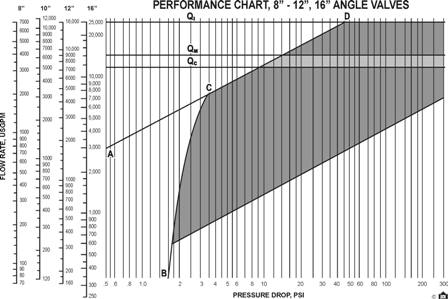

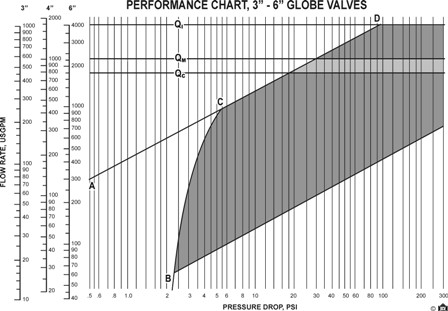

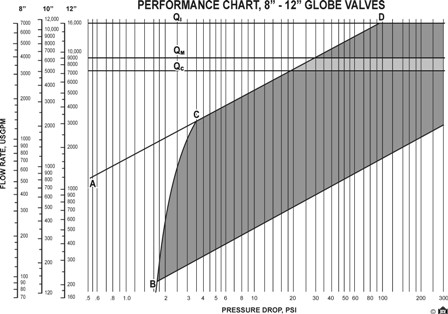

乍一看，性能圖表出現就像舊的流程圖，但有幾個額外添加的行數！因?yàn)樵黾拥男畔⒂深~外的線表示，只有兩個或三個不同大小的閥門是在一個單獨的性能圖，每個都有它自己的流量秤。
解釋如何使用性能的圖表，我們需要考慮三類閥門。
1。閥門包括第一類模型的基礎上，66的功率模型驅動閥（模型125-27和模型126）和其他閥與先導系統排放大氣（模型3331和3333的高度閥）。這些閥門將完全開放，無論流量或壓力差。他們的表現是以直線的配比為代表（其中，順便說一句，在舊的流程圖發現同一直線）。
的例子：在60 GPM找到2 125-27截止閥的壓降模型。

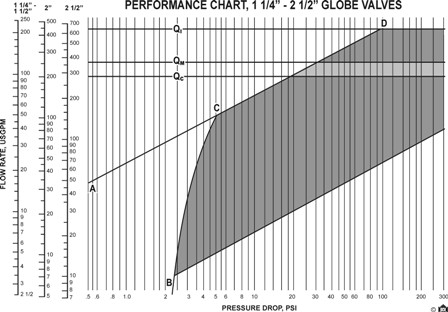

解決方案找到60 GPM的2流量規模與水平線跡a-c-d.然后tracevertically的壓降的規模和讀1.6磅。

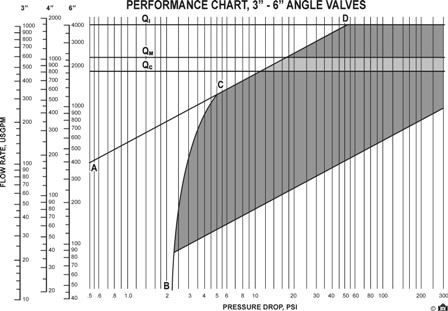

2。閥門的第二類是一個試驗系統，排氣閥的下游側的開關類型。這類系列94系列115止回閥，電磁閥，模型125和125-7泵控制閥和8000型浮閥。這些閥門操作線b-c-d，代表“彈簧效應前面描述的B段。
的例子：60加侖和200加侖找到2 115-2截止閥的壓降模型。
解決方案微量水平從60日在2全球流量表。這種相交線B-C，指示閥門沒有全開。垂直下降到流量的規模和讀3.5磅。現在的微量水平從200加侖。這種相交線C-D（閥門全開）。垂直下降的壓力降尺度和閱讀8.7磅。
3。閥門的第三類的調制類型：108系列減壓，110系列微分控制，流量控制系列120率，127系列和8101系列減壓調節浮子控制。這里的表現不是由線定義的，而是一個區域——特別是陰影區。簡單地說，一個調節閥能夠正確執行陰影區域內的任何地方。
的例子：找到一個2截止閥減輕20磅到大氣排放的有效流量范圍。
解決方案上游的壓力為20 psi，下游為零。因此，壓降是20 psi。微量向上直到你交叉陰影區域的下邊緣。然后，微量水平2的流量圖和閱讀21加侖。這是最小流量。現在繼續向上沿20磅線陰影區域的上邊緣。微量水平和閱讀210 GPM最大流量。有效的流量范圍內，然后，是21-210 GPM。
最后一組的信息是由水平線標記的QC，齊。這是建議的最大基于流體速度流。
QC代表一個速度為20英尺/秒，最大推薦流量連續服務。
QM代表一個速度為25英尺/秒，最大推薦流偶爾爆發的高流動性，將發生的時間不要超過20%。
