閥門結構以及組件
發布時間：2013-10-19 14:51 已被瀏覽 次
閥結構
雖然有很多不同的閥門類型很多都是為特定的應用程序設計，有統一在所有閥門幾個閥組件。當選擇閥還考慮將這個系統所需的配件和材料的重要。
閥組件

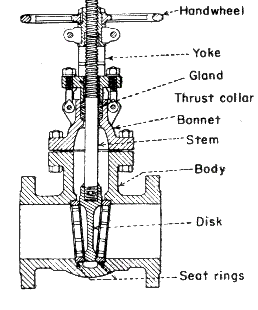

閥門的基本組成部分。
圖片來源：roymech
閥門可以有很大差異的大小和設計，但是有閥功能的幾個基本組成部分。
的身體閥門的持有部分。目的是設計來連接到系統中的管道或設備和一般的對接或承插焊接，螺紋或法蘭。身為第一壓力邊界到周?chē)沫h(huán)境和系統的媒體接觸。環境是一個重要的考慮因素時，選擇體材料。
的閥蓋是在車身開口蓋。這是一個壓力閥的第二個最重要的邊界是由相同的材料為主體。帽子也可以支持閥門內部零件，如干，磁盤，和致動器。
修剪是一個用于更換內部零件如盤，座椅，干的術語，用來引導閥桿套。裝飾是負責的基本動作和流量控制閥的特點。
的盤座允許和禁止的流體流動提供能力。該系統是在全壓力盤時，關閉。座椅提供了一個表面的磁盤密封，為了止住。該閥可根據不同的類型有一個或更多的席位。例如，一個閥有兩個席位；一個在上游側與下游側的另。磁盤的設計一般是在閥得到他們的名字。
的把立負責磁盤的移動，插頭或球閥的開啟。它通常是偽造的，連接到閥門手輪，驅動器，或杠桿的線程。莖在直線運動來打開或關閉閥門或旋轉移動盤。
有五種類型的閥門系統根據不同的應用。
隨著外螺紋和軛干-閥桿的外螺紋，而在閥閥桿的部分是光滑的。閥桿螺紋與介質的流動分離的閥桿填料。這種類型的閥門是較大的閥門常見。
上升內螺紋干-閥桿螺紋部分是在閥體內，與介質接觸的流量。旋轉時，閥桿和手輪一起上升，開啟閥門。
非上升內螺紋閥桿-閥瓣沿莖，像一個螺母作為干旋轉。閥桿螺紋接觸介質的流動，該模型是適當?shù)臅r(shí)候，空間是有限的允許線性運動，和介質的流量不會造成侵蝕，干材料的腐蝕或磨損。
滑桿-閥桿滑出閥門的開啟或關閉閥門。本設計為手動，迅速開啟的閥門，控制閥門，通過液壓或氣動缸。
旋轉干這是一種常用的模型的球，插頭，和蝶閥。一種莖的回轉運動開啟或關閉閥。
閥桿填料用于形成閥桿和閥蓋之間的密封。包裝是裝有一個幾個部分組成：一個壓蓋，壓蓋，填料箱，包裝材料，或后座。包裝是重要的防止干和液體或氣體的損失。它通常是一個纖維材料或化合物（如聚四氟乙烯®），形成一個內部和外部部件之間的密封閥。
的軛的軛螺母用于連接體與傳動機構。枷鎖必須強大到足以承受力，運動，和轉矩的驅動器。螺母是用來控制閥桿的運動。
閥門配件
螺紋
壓縮
配件
螺栓法蘭
夾緊法蘭
聯盟
管接頭
對接焊縫
承插焊/
焊料
螺紋
閥門的內部或外部線程的入口或出口連接（的）。線程可以快速方便地安裝在線路。雖然他們往往需要額外的配件，他們是難以去除的意外。一定要選擇適當尺寸的螺紋閥。如果閥門的螺紋部分是矮小的管道，管道可能扭曲閥它擰緊到位，密封不可能實現。
壓縮接頭
一個密封的管連接而無需焊接或螺紋。作為一件擰緊螺母，它壓縮墊圈在第二管，形成水密外殼。
螺栓法蘭
該閥具有螺栓法蘭（S）的入口或出口連接。法蘭端建立一個強大的，緊密的，和高度防漏連接。然而，因?yàn)樗鼈冃枰_地加工與適當?shù)牟牧希鼈兙哂休^高的初始成本和安裝成本。螺栓應通過下拉螺母擰緊彼此截然相反。通過下拉所有螺栓逐漸應用應力均勻地分布在整個橫截面，泄漏的機會大大減少。
夾緊法蘭
該閥具有夾緊凸緣（S）的入口或出口連接。
聯盟
該閥具有連接的入口或出口連接（的）。
管接頭
該閥直接連接管在入口和/或出口連接的連接。
對接焊縫
該閥具有對接焊縫尺寸的連接的入口或出口連接。
承插焊/焊料
該閥具有承插焊連接的入口或出口連接。
閥門執行器
閥門致動器用于打開和關閉閥門的閥桿和磁盤。有幾種類型的考慮在系統如必要操作閥門的扭矩需求的驅動器，速度和自動驅動的需要。
選擇正確的閥門執行器，訪問閥門的如何選擇閥門執行器。
建筑材料
閥門是由各種各樣的材料，包括金屬和非金屬的選擇。材料選擇時，操作環境（即環境熱），壽命（即維持），和媒體（即氣體或腐蝕性液體）應考慮。最常見的材料是碳鋼，因?yàn)樗诟邷卮_實很好，是很容易的，而且是廉價的，但它不適合用于腐蝕性材料。不銹鋼是強大的，具有耐腐蝕和高溫，但成本比碳鋼。特殊合金用于如高壓力或腐蝕性極強的材料嚴重的應用。
選擇提示：將閥門開啟或關閉是多？有資料顯示在停滯的詩句連續流動條件下不同的特點。
性能規格
流
閥門可用于啟動和停止以及節流閥或調節流量或運動的媒體通過系統。給定的流量所需的性能可以用在選擇閥。一個完整的突破的性能規格，計算下來，閥門的訪問閥門的流量網頁
在監控和維護流量變量的信息，訪問閥門的如何選擇流量控制器。
閥尺寸
在閥門尺寸科學是通過閥的流量直徑的確定。正確的閥門尺寸是重要的節流閥以及開/關閥。在確定最佳的閥門通徑的更多信息可在閥門的閥門的尺寸網頁
安裝
閥門安裝前，應存放在一個安全，干凈，干燥的地方，防止污染物進入移動部件和損壞的閥體。閥門的內部應吹或沖刷清除所有灰塵和砂礫的制造，包裝，貯存。
成本
開放/關閉一些這些閥門都被認為是一個一次性購買；使用直到他們打破，然后丟棄他們
節流閥-節流閥有一個成本因素，不包括初始成本和真正的安裝成本。
真正的安裝時間成本包括購買價格，安裝和啟動，培訓，維修，備件和成本。閥門的可靠性也影響成本由于更可靠的閥門將不需要太多的維護。
一旦安裝，閥門的閥門維修頁可以找到閥門維修專家咨詢。
